Шнекови варели за леене под налягане: сърцето на съвременното производство на пластмаси

При обработката на пластмаси малко компоненти са толкова критични — и толкова често пренебрегвани — колкотовинтов цилиндър за леене под налягане. Този прецизно проектиран монтаж прави повече от просто преместване на материал; той се топи, смесва и доставя самата основа на всяка пластмасова част, която използваме ежедневно. Тъй като индустриите изискват по-висока прецизност, по-бързи цикли и по-устойчиви операции, технологията на винтовия варел претърпява тиха, но значителна еволюция.

Основната функция на винтовата цев

Всяка машина за леене под налягане работи на прост принцип: превръщайте твърдите пластмасови пелети в хомогенна разтопена течност, след което инжектирайте тази течност във форма. Винтовият цилиндър прави това възможно в три последователни фази – пластифициране, натрупване и инжектиране – като същевременно издържа на налягане до 2500 бара.

Просто казано: аковинтов вареле сърцето на машината, неговият дизайн определя изправността на цялата ви работа.

Всеки, който работи в областта на леенето под налягане, знае това: цилиндърът на винта е „стомахът“ на машината — подава пластмаса вътре и дали тя се „смила“ правилно и излиза равномерно зависи изцяло от този компонент. Един добър комплект винтови цилиндри поддържа вашата машина да работи гладко години наред без големи проблеми. Но изберете грешния или пренебрегнете поддръжката и в най-добрия случай ще видите дефектни продукти или в най-лошия случай пълно спиране на производствената линия – и загубата не е само цената на резервните части, но и ценното време за изпълнение и доверието на клиента.

Защо винтовите варели са толкова „деликатни“?

Винтовите варели работят при някои от най-взискателните условия в производството:

• Високи температури: Температурите на варела обикновено варират от 150°C до 400°C, в зависимост от материала, който се обработва
• Високи налягания: Наляганията на впръскване могат да достигнат 1500–2500 бара — сравнимо с теглото на малка кола, натискаща площ с размер на нокът
• Силно износване: Материалите, подсилени със стъклени влакна, минерални пълнители или забавители на горенето, са силно абразивни върху повърхностите на винтовете и варелите - като шкурка, която постоянно се търка в метал
• Рискове от корозия: Материали като PVC и POM могат да отделят корозивни газове при високи температури, причинявайки химическа атака на вътрешната стена на цевта

Като се имат предвид тези тежки условия на работа, цевта на винта е една от най-често подменяните и най-критичните за избор консумативи на всяка машина за леене под налягане.

Как се произвеждат винтовите варели?

Един винтов варел може да изглежда прост, но производственият му процес е много сложен.

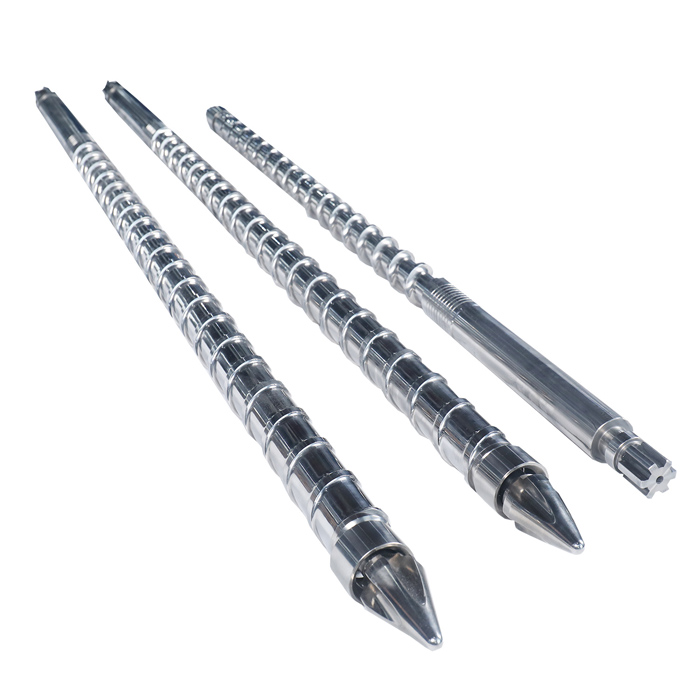

Производство на винтове

Винтовете обикновено се обработват от азотирана стомана или бързорежеща стомана от праховата металургия, оформят се чрез прецизно струговане и фрезоване, след което се закаляват чрез азотиране или обработка на покритие за подобряване на твърдостта на повърхността и устойчивостта на износване. Винтовете от по-висок клас са покрити с покрития от волфрамов карбид или хром-никелова сплав, постигайки твърдост до HV 1200–1400 (твърдост по Викерс) - повече от два пъти по-твърди от стандартните азотирани винтове.

Производство на варели

Основната технология на цевта е биметално центробежно леене — слой от устойчива на износване и корозия сплав (с дебелина приблизително 1,5–2,5 mm) се отлива центробежно върху вътрешната стена на стандартна стоманена тръба. Този слой може да достигне HRC 58–64 (твърдост по Рокуел), предлагайки значително по-дълъг експлоатационен живот от стандартните варели. Въпреки че е по-скъп, този тип варел е от съществено значение при обработката на стъклени или силно абразивни материали.

Как да изберем правилната винтова цев? Три златни правила

Много купувачи питат „коивинтов вареле най-добрият", но опитни техници ще ви кажат: няма единствен най-добър вариант — само този, който отговаря на вашите нужди. Следвайте тези три практически правила:

Правило 1: Съобразете винта с вашия материал

Правило 2: Сравнете параметрите на машината

Не гледайте само самия винт — уверете се, че капацитетът на впръскване и съотношението дължина/диаметър (L/D) са съвместими с вашата машина.

L/D Ratio: Съотношението на ефективната дължина на винта към диаметъра. Типичният диапазон е 18:1 до 25:1. По-високите съотношения подобряват качеството на пластифициране за взискателни материали, но също така увеличават времето за престой в стопилката и топлината на срязване – чувствителните към топлина материали могат да се развалят.

Съотношение на компресия: Съотношението на промяна на обема в зоните на захранване, компресия и дозиране на винта. Пластмасите с общо предназначение обикновено използват 2,5:1 до 3,5:1; PVC и други чувствителни на топлина материали се нуждаят от по-ниски коефициенти на компресия, за да се намали нагряването при срязване.

Практически съвет: Когато се съмнявате, проверете оригиналното ръководство за машината или попитайте директно производителя на оборудването – те познават своите машини най-добре и могат да ви дадат най-надеждния съвет за съвпадение.

Правило 3: Погледнете общата цена, а не само покупната цена

Цените на комплектите винтови варели варират от няколко хиляди до десетки хиляди долари. Но опитните купувачи гледат цената на произведена част. По-евтиният винт, който се износва за три месеца, всъщност може да струва повече от премиум винт, който издържа повече от година, тъй като времето за престой и трудът за подмяна често надхвърлят разликата в цената.

Ежедневна поддръжка: Пет „не трябва“

Дори и най-добрият винтов варел ще се повреди рано без подходяща поддръжка. Ето пет практически съвета от опитни техници:

1. Не започвайте на студено. Винаги загрявайте добре, преди да стартирате машината. След достигане на зададената температура, задръжте я за 15–20 минути, за да позволите на винта и цевта да се разширят равномерно. Ако започнете със студена машина, неравномерното топлинно разширение може да доведе до блокиране на винта вътре в цевта - и това означава пълно разглобяване.

2. Не пропускайте сушенето на материали. Хигроскопичните материали като PA и PET трябва да бъдат изсушени до тяхното определено съдържание на влага преди обработка. Влагата при високи температури причинява хидролитична корозия на винта и цилиндъра - не можете да видите как се случва, но щетите се натрупват с течение на времето.

3. Не забравяйте да проверите възвратния клапан. Възвратният клапан (възвратен пръстен) е най-бързо износващата се част от винтовия комплект. Проверявайте го редовно и го сменете, когато е износен. Ако не се уплътнява правилно, материалът ще изтече обратно по време на инжектирането, причинявайки непоследователни тегла на изстрелите и нарастващи нива на брак.

4. Не оставяйте винта да работи празен. Ако материалът в бункера свърши, спрете машината незабавно или я напълнете незабавно. Пускането на винта празен вътре в цевта означава контакт метал върху метал - само след няколко пъти винтът и цевта се развалят.

5. Не пропускайте защитата от ръжда по време на изключване. За продължителен престой (напр. празнични затваряния), винаги почиствайте цевта с почистващо съединение като PP или PE, след което нанасяйте масло против ръжда преди запечатване. В противен случай ще откриете ръжда по вътрешната стена на цевта при стартиране - и вашите продукти ще излязат пълни с черни петна. Просто не си струва труда.

Кога е време да смените винтовата цев?

Внимавайте за тези предупредителни знаци - те показват, че е време да обмислите подмяна:

Непоследователни тегла на части: Частите се различават значително по тегло при еднакви настройки и форма

Черни петна или жълти ивици по части: Материалът се разгражда вътре в цевта - често признак на прекомерна топлина на срязване от износване на винта

Намалена производителност: По-малко изходен материал при същата скорост на шнека - означава, че шнекът е износен и по-малко ефективен

Налягането на впръскване се повишава необичайно: Необходимо е по-високо налягане за постигане на същата скорост на впръскване—показва износване на цилиндъра или увеличена хлабина на винта

Ако забележите някое от тях, насрочете проверка или подмяна възможно най-скоро. Изчакването до пълна повреда е много по-скъпо от проактивната подмяна.
